ZYHX-IV智能無線高低壓語音核相儀技術指標
|
功 能 |
高低壓無線語音核相、頻率、相位、相序、驗電測試 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
傳輸方式 |
315MHz、433MHz無線傳輸 |
|
核相距離 |
最大約160m |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
量 程 |
核相電壓等級：AC 10V～550kV |
|
|
相位：0.0°～360.0° |
|
|
頻率：45Hz～75Hz |
|
分 辨 率 |
0.1°；0.1Hz |
|
精 度(23℃±5℃，80%RH以下) |
相位：≤±10° |
|
|
頻率：≤±2Hz |
|
相別定性 |
同相:－30°～30°；異相: 90°～150°和210°～270° |
|
語音功能 |
同相、異相、X信號正常、Y信號正常等語音功能 |
|
絕緣桿尺寸 |
拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿) |
|
數據存儲 |
9999組 |
|
核相方式 |
接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作) |
|
驗電指示 |
探測器“嘟--嘟--嘟”蜂鳴聲 |
|
換 檔 |
自動換檔 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
探測器：長寬厚145mm×60mm×48mm |
|
|
接收器：長寬厚250mm×100mm×40mm |
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“----”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時： 探測器：電源指示燈慢閃，提醒充電； 接收端：電池電壓低符號顯示，提醒充電 |
|
額定電流 |
探測器：35mA max；接收器：300mA max |
|
儀表質量 |
探測器：205g(含電池) |
|
|
接收器：395g(含電池) |
|
|
絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿) |
|
|
總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg) |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間) |
|
|
探測器：2000V/rms(外殼兩端之間) |
|
|
接收器：2000V/rms(外殼兩端之間) |
|
結 構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
智能無線高低壓語音核相儀附錄
|
現場核相操作實例 |
|
|
35kV以上高壓裸導線核相 |
探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。 |
|
35kV以下線路核相 |
探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以?huà)煸诰€(xiàn)路上接觸核相。 |
|
380V/220V市電線路核相 |
探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。 |
|
100V以下線路核相 |
探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。 |
|
高壓開關柜帶電指(顯)示器核相 |
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。) |
|
開關柜PT、CT二次側取電點核相 |
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。) |
|
10kV/35kV封閉式高壓柜接線T頭核相 |
XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。 |
|
五防開關柜核相 |
探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周?chē)搖出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。 |
|
10kV/35kV變壓器一次與二次間核相 |
X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。 |

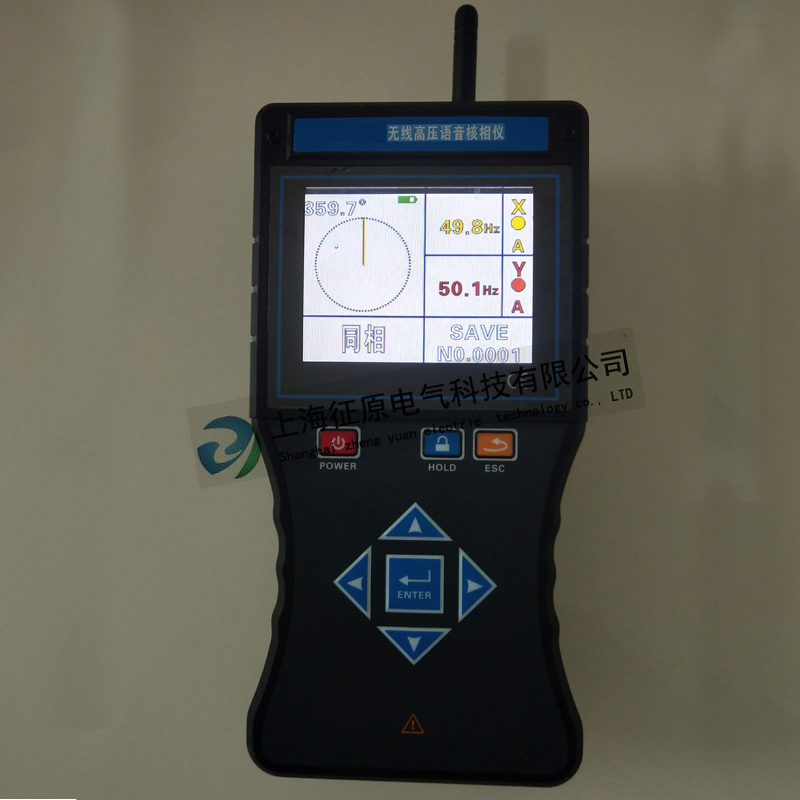

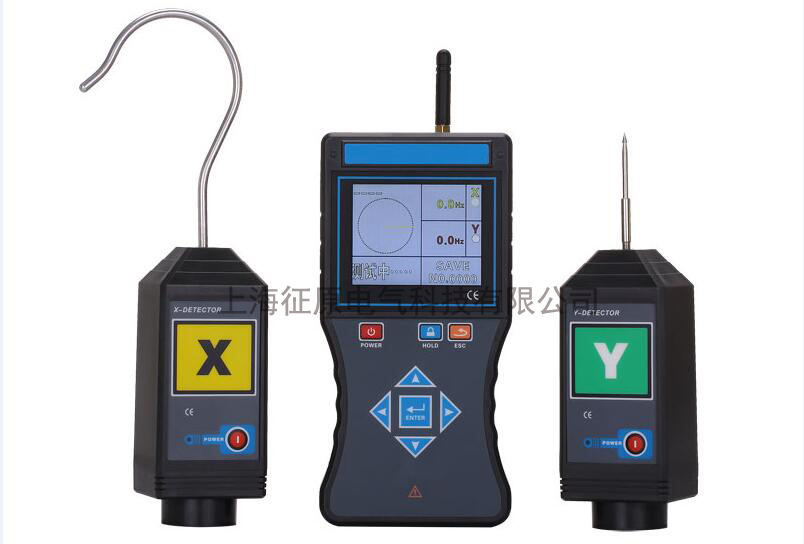

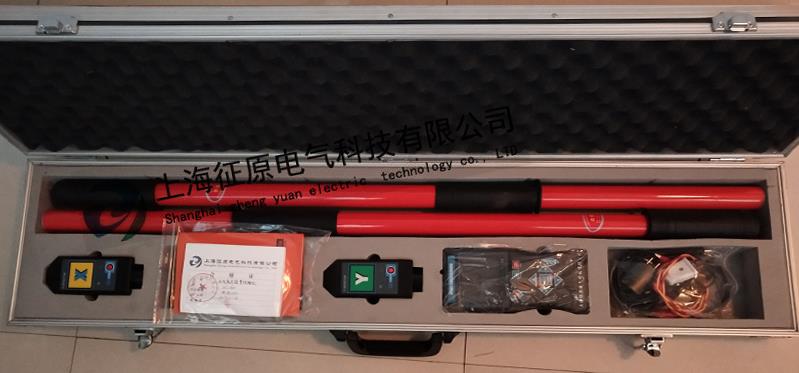

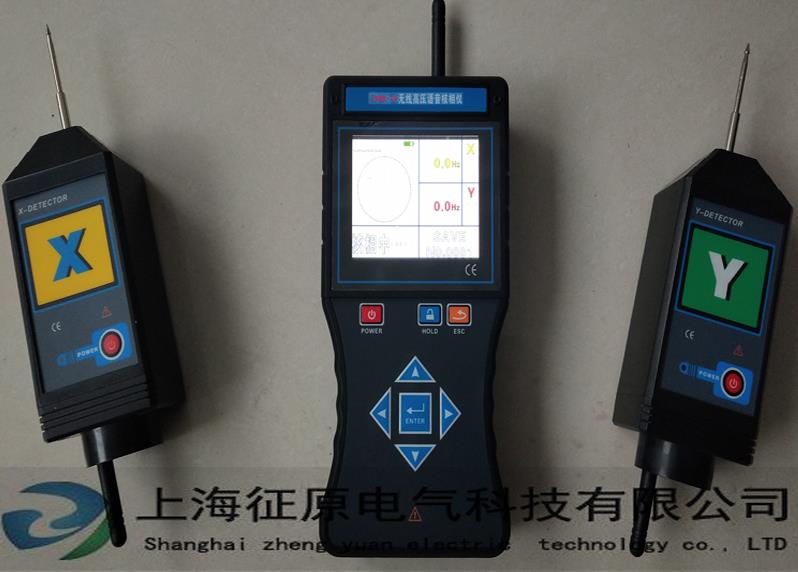

智能無線高低壓語音核相儀產品圖片
